1、设置前的准备

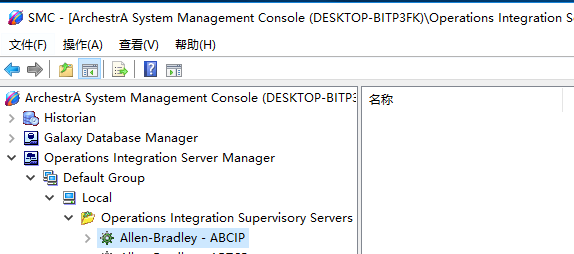

1）需要提前装置好ABCIP驱动，， ，，，可在SMC中睁开Operations Integration Server Manager,审查是否已经装置好ABCIP.


注：从2020R2版本最先常见PLC的驱动装置包已经集成到ASP装置包中，， ，，，可在装置包中直接装置。。。。 。

2）设置好对应的AB PLC，， ，，，并确保装置ABCIP驱动的电脑可以Ping通PLC IP，， ，，，本例以AB 1765系列为例。。。。 。

2、驱动设置历程
1）翻开SMC，， ，，，睁开Operations Integration Server Manager》Default Group》Local》Operations Integration Supervisory Server》Allen-Bradley-ABCIP》OI.ABCIP.2》Configuration。。。。 。

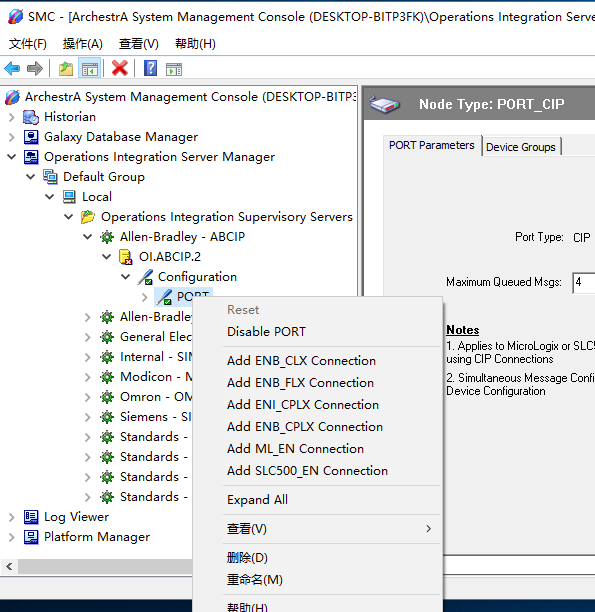

2）左键单击选中PORT，， ，，，之后右键，， ，，，点击Add ENB_CLX Connection。。。。 。

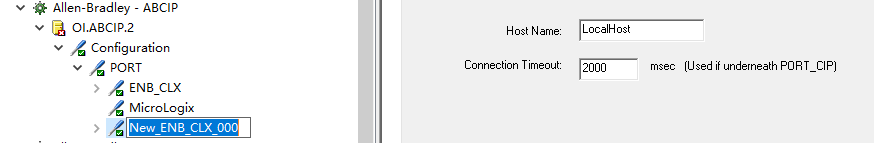

注：可对此Connection举行命名，， ，，，例如PLC1,此处为默认名。。。。 。后续Connection均可重命名，， ，，，此例均为默认。。。。 。

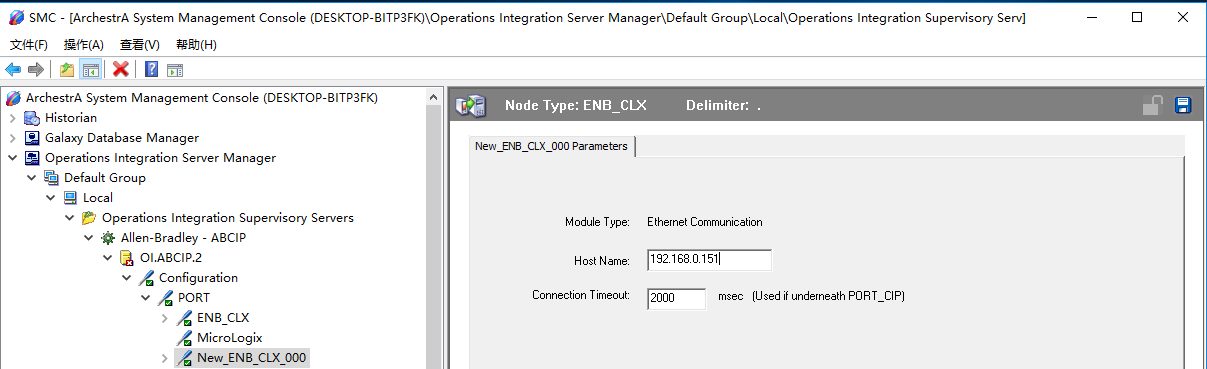

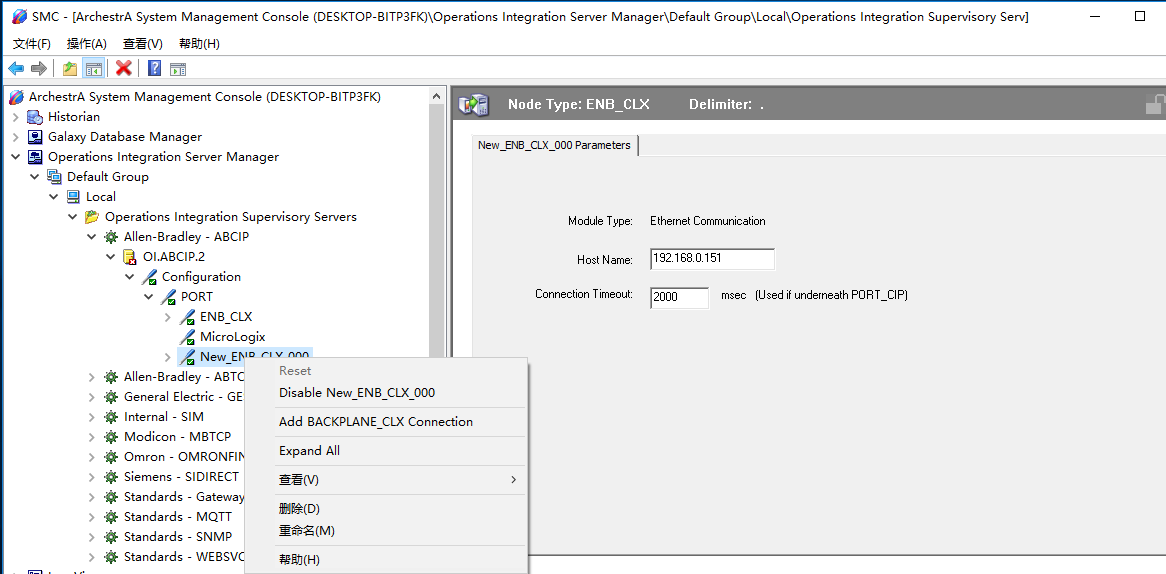

3）在此Connection内，， ，，，HostName中输入PLC IP，， ，，，并点击右上角的生涯按钮。。。。 。


4）在选中此Connection的情形下，， ，，，点击右键，， ，，，之后点击Add BACKPLANE_CLX Connection。。。。 。

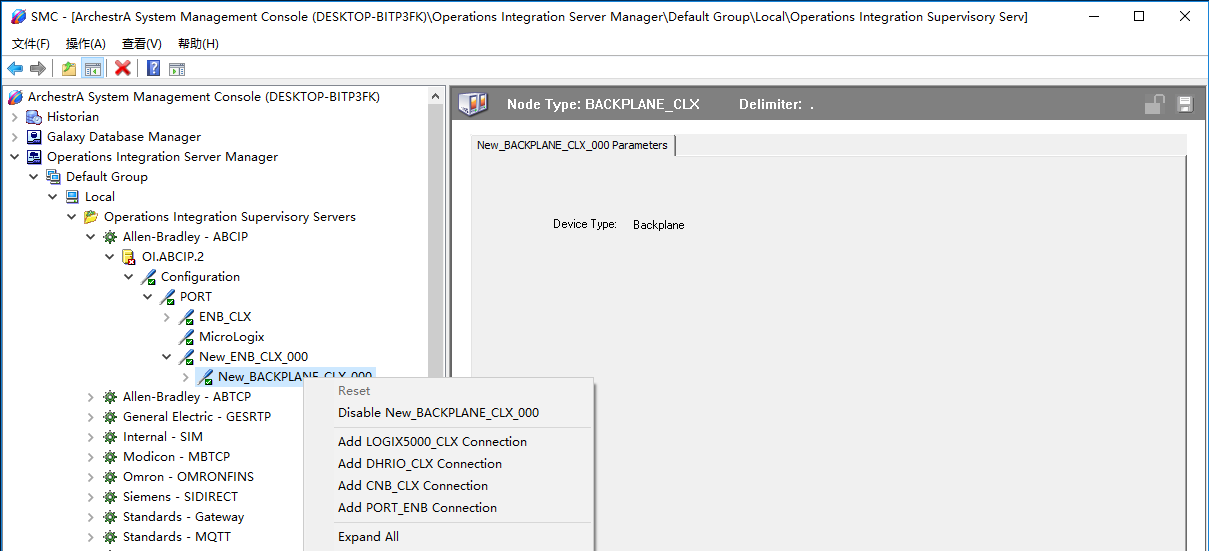

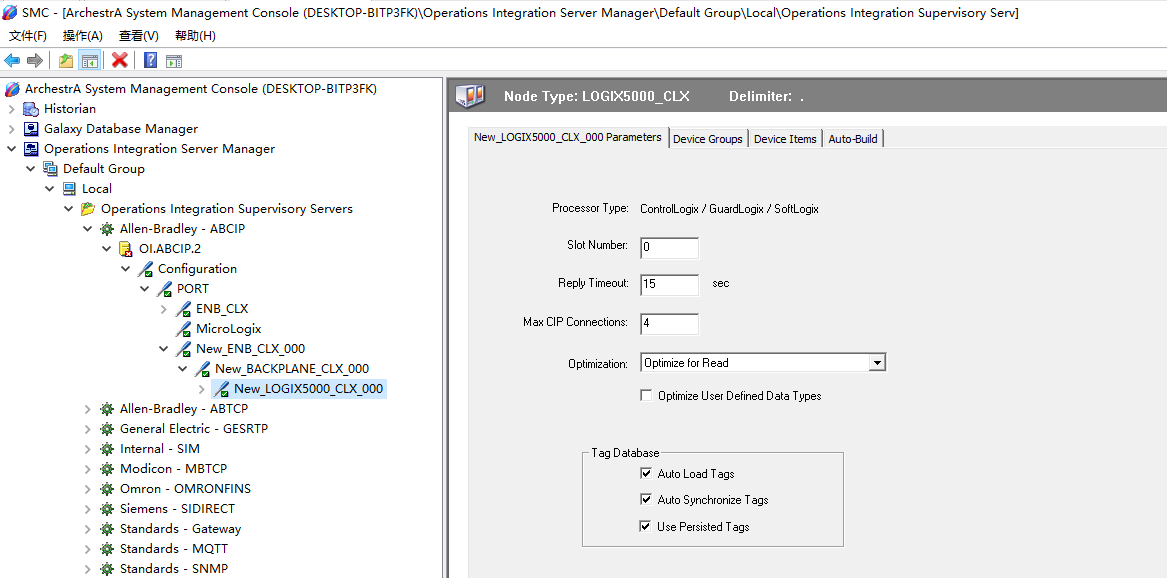

5）在选中此BACKPLANE_CLX Connection的情形下，， ，，，点击右键，， ，，，之后点击Add LOGIX5000 Connection。。。。 。

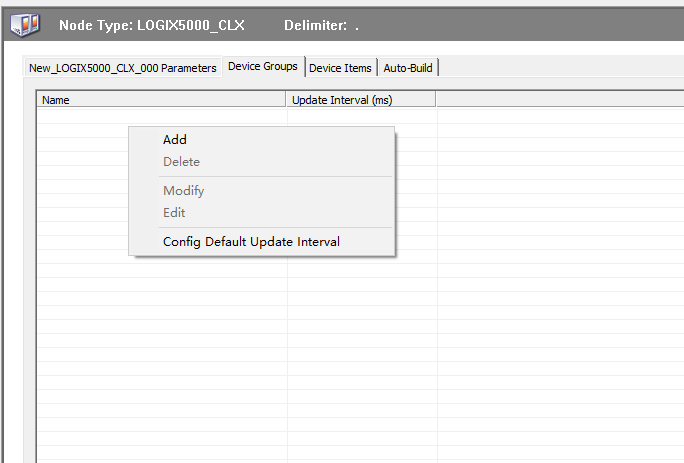

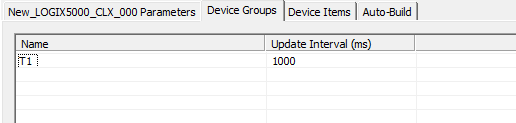

6）在选中此LOGIX5000 Connection的情形下，， ，，，点击切换至Device Groups页面，， ，，，之后鼠标右键，， ，，，点击Add，， ，，，用于添加通道，， ，，，并重命名为T1（也叫主题名）,之后点击右上角的生涯按钮。。。。 。

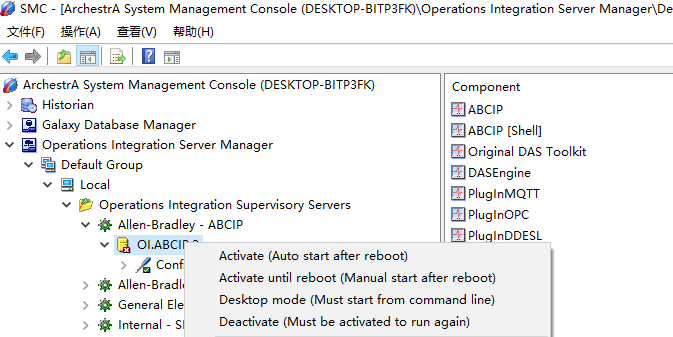

7）驱动设置完成后选中OI.ABCIP.2，， ，，，点击右键，， ，，，之后点击AcTivate （Auto start after reboot），， ，，，将此驱动激活。。。。 。




注：激活乐成后会显示绿色√，， ，，，并且带有OB字样（带有OB字样代表授权获取乐成，， ，，，授权未获取到会显示绿色小三角）。。。。 。

3、INTOUCH设置毗连

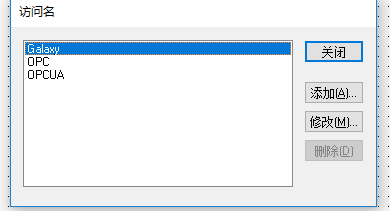

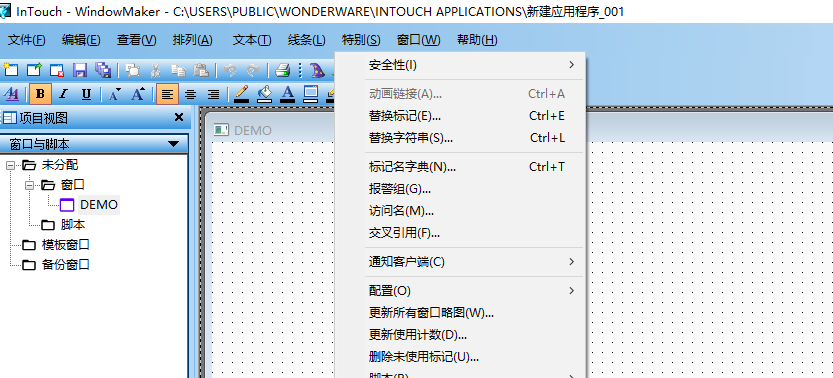

1）新建好InTouch工程后，， ，，，翻开Maker，， ，，，点击特殊》会见名。。。。 。

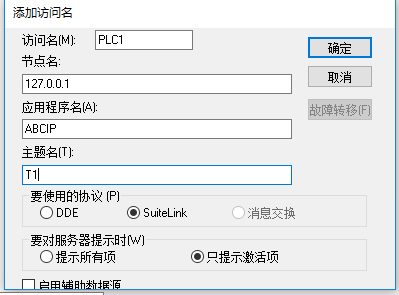

2）在会见名界面中点击添加，， ，，，会见名可自界说，， ，，，节点名为ABCIP驱动所在电脑的IP或盘算机名，， ，，，应用程序名为驱动名字为ABCIP,主题名为对应Device Group内的通道名T1，， ，，，点击确定，， ，，，生涯此会见名。。。。 。

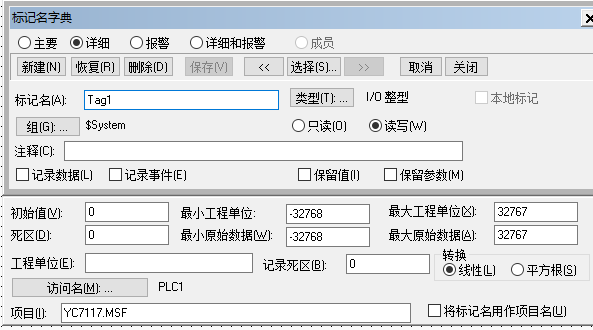

3）点击特殊》标记名字典，， ，，，举行变量建设。。。。 。点击会见名，， ，，，对此点设置对应的会见名，， ，，，并在项目名内里填写对应PLC的物理地点。。。。 。


注：AB PLC接纳标签化地点，， ，，，未有变量对应名堂。。。。 。
