1、设置前的准备

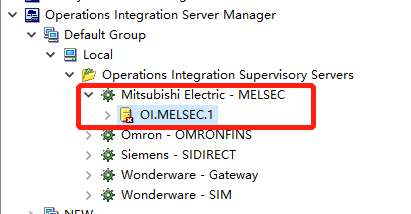

1）需要提前装置好MELSEC驱动，，，， ，，可在SMC中睁开Operations Integration Server Manager,审查是否已经装置好MELSEC.


注：从2020R2版本最先常见PLC的驱动装置包已经集成到ASP装置包中，，，， ，，可在装置包中直接装置。 。。。。。。
2）设置好对应的三菱 PLC，，，， ，，并确保装置MELSEC驱动的电脑可以Ping通PLC IP，，，， ，，

2、驱动设置历程
1）翻开SMC，，，， ，，睁开Operations Integration Server Manager》Default Group》Local》Operations Integration Supervisory Server》Allen-Bradley-MELSEC》OI.MELSEC.1》Configuration。 。。。。。。

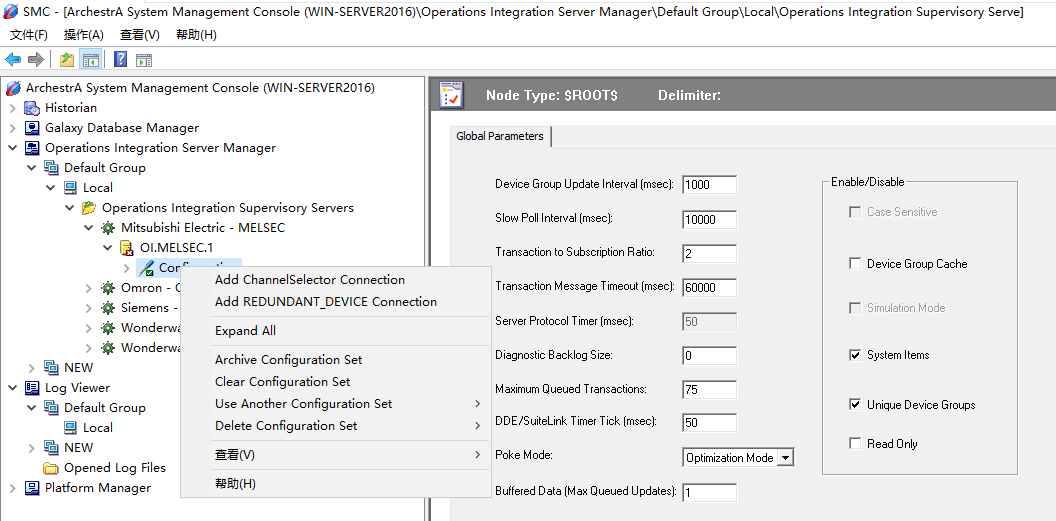

2）左键单击选中PORT，，，， ，，之后右键，，，， ，，点击Add ChannelSelector Connection。 。。。。。。


注：可对此Connection举行命名，，，， ，，例如PLC1,此处为默认名。 。。。。。。后续Connection均可重命名，，，， ，，此例均为默认。 。。。。。。
3）在此Connection内，，，， ，，选择Communication Type: UDP 、TCP 、SERIAL。 。。。。。。

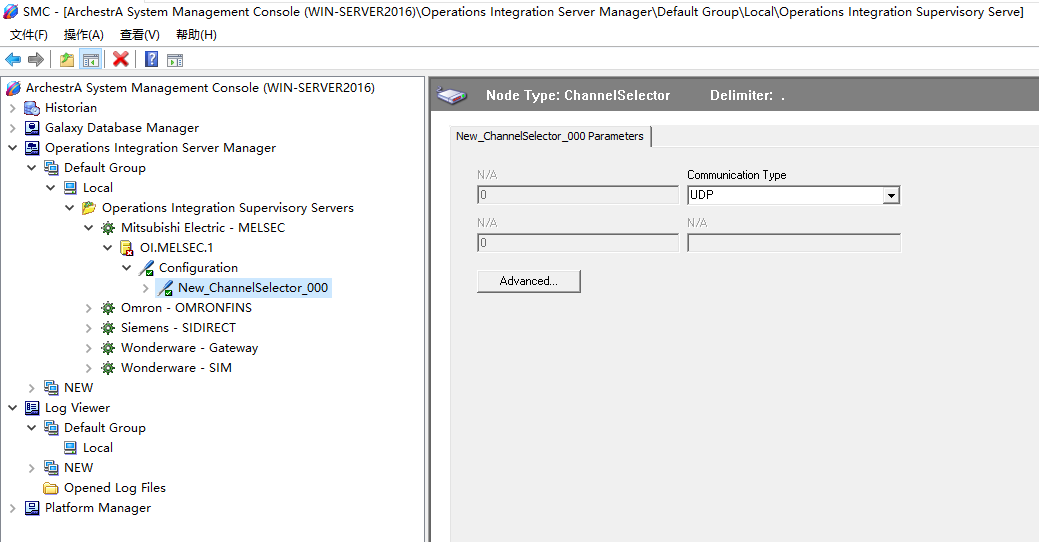

4）UDP毗连


5）TCP 毗连

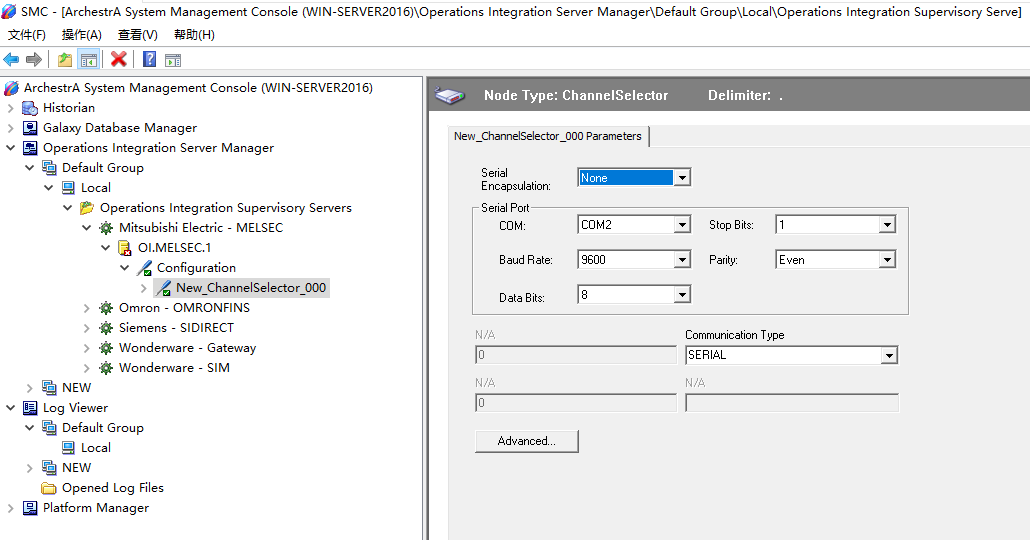

6）SERIAL 毗连

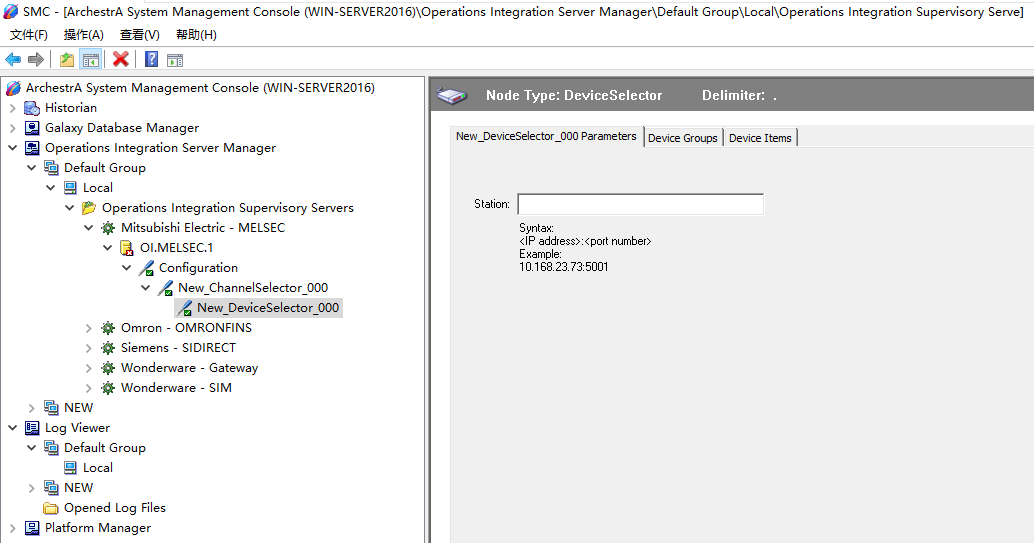

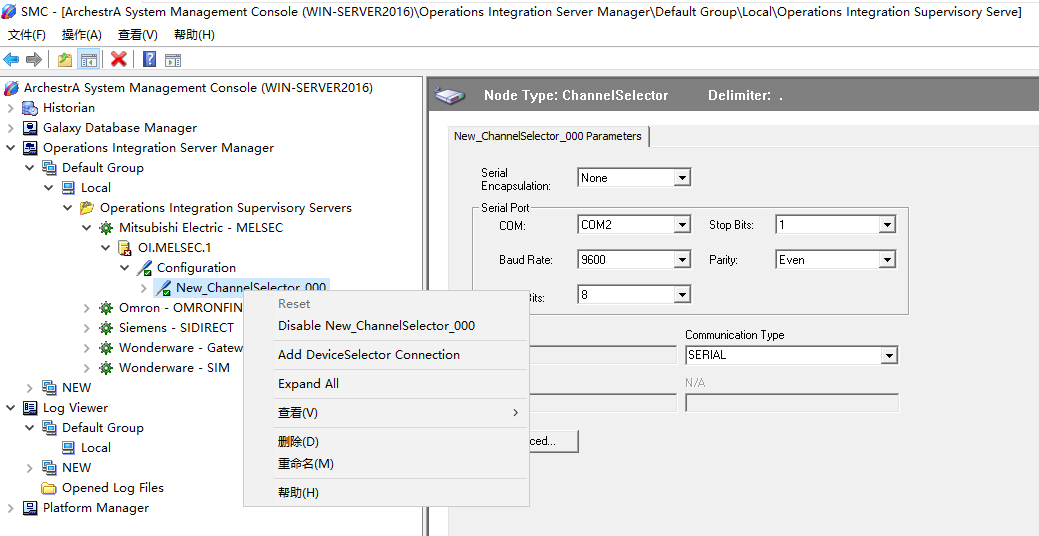

7）然后右键 Add DeviceSelector Connection




以上三种毗连方法在Station划分有差别的毗连方法：
（1）UDP 和TCP的方法如下：
   <IP address>:<port number>
（2）Serial的方法如下：
<station number>

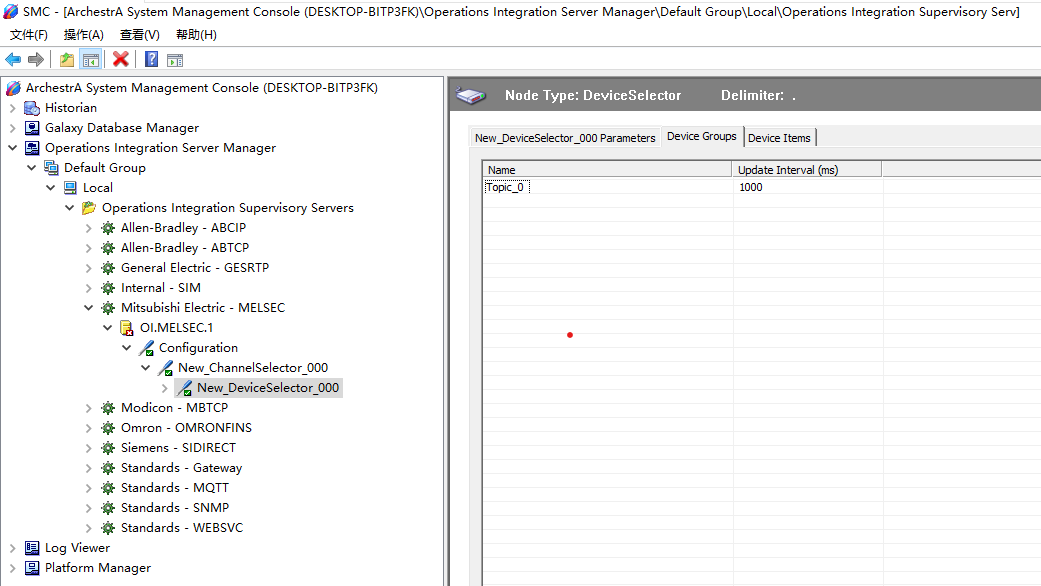

8）然后设置Device Groups(也是我们常说的Topic) 如下图


3、INTOUCH设置毗连

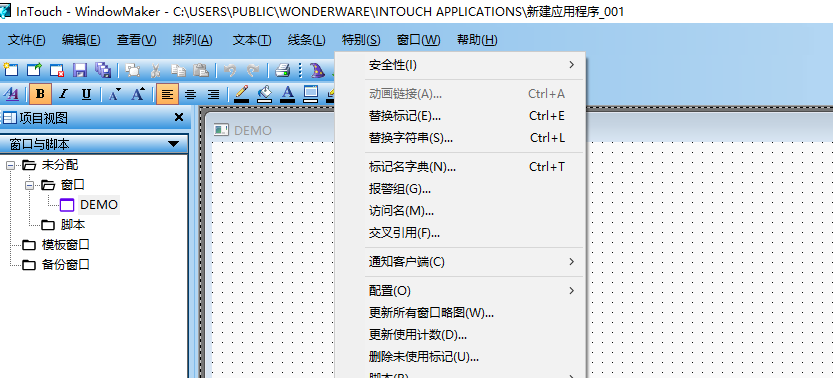

1）新建好InTouch工程后，，，， ，，翻开Maker，，，， ，，点击特殊》会见名。 。。。。。。

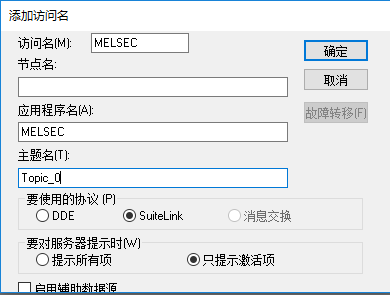

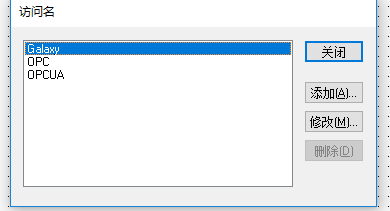

2）在会见名界面中点击添加，，，， ，，会见名可自界说，，，， ，，节点名为MELSEC驱动所在电脑的IP或盘算机名，，，， ，，应用程序名为驱动名字为MELSEC,主题名为对应Device Group内的通道名T1，，，， ，，点击确定，，，， ，，生涯此会见名。 。。。。。。

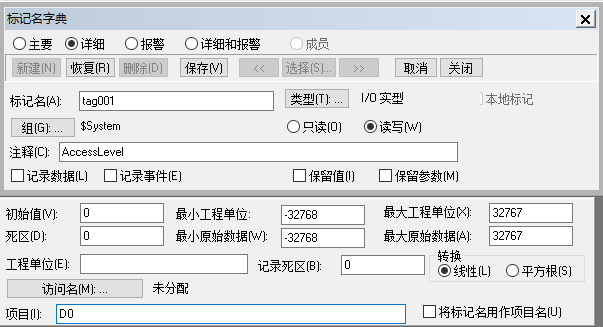

3）点击特殊》标记名字典，，，， ，，举行变量建设。 。。。。。。点击会见名，，，， ，，对此点设置对应的会见名，，，， ，，并在项目名内里填写对应PLC的物理地点。 。。。。。。

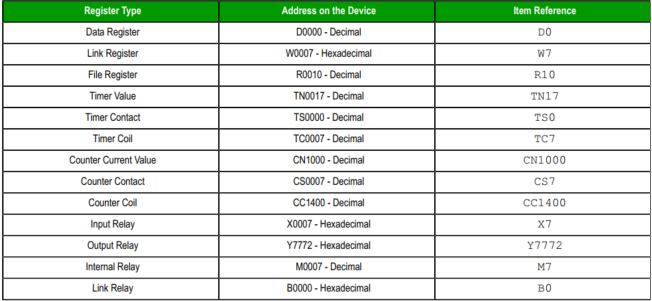

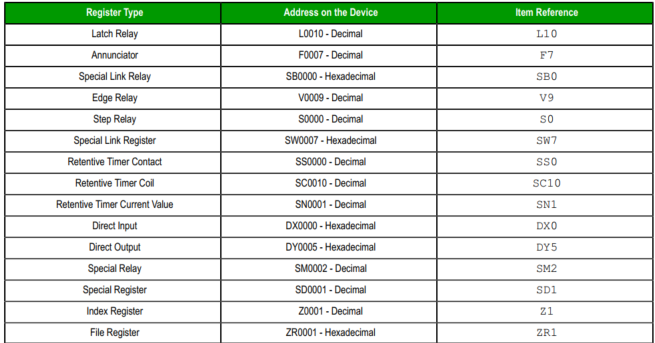

项目名称填写规则举例如下：



更多详细内容可以参考《MELSEC OI Server User Guide.PDF》
